ADX系列小流量高扬程化工流程泵 |
|
|
 |

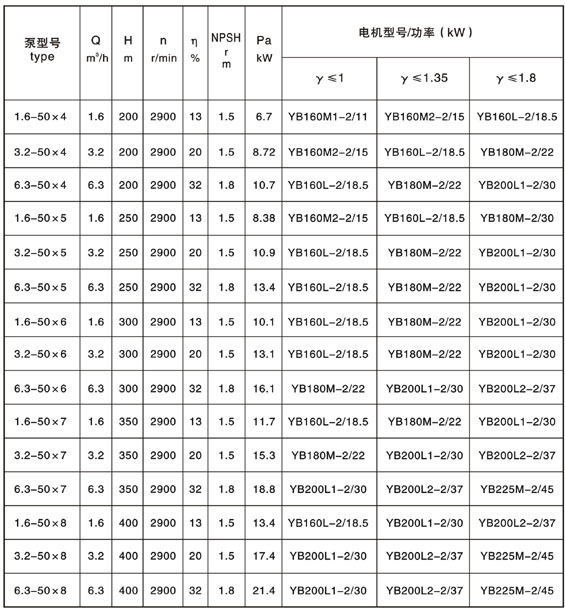

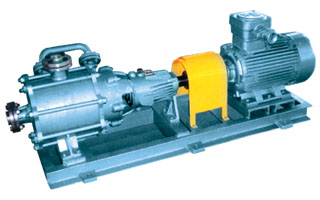

| ·概述 ADX（F） 该系列泵高效节能，符合API610标准第八版，设计压力2.5MPa，特别设计可达10MPa，ZUI高使用温度400℃。主要解决了化工流程中大泵小用的问题，已非常成功地应用于石油化工、化学纤维，精细化工、农药化工、氯碱化工等行业。泵进出口法兰适用于 GB9113-88， 也可根据用户要求改用 HG20592-97、SH3406-96等其它标准。 泵的零部件通用化、标准化程度高，其可靠性和寿命也较高，适合作为化工流程泵，输送水、酸、碱、盐、有机溶剂或其它液态化学介质。 ·结 构 该系列泵为卧式单级、多级悬臂结构，泵通过弹性联轴器由电机驱动，对于单级泵，当选用加长联轴器时，不拆卸电机，管路便可更换密封。 从驱动端看，泵为顺时针方向旋转。 该系列泵又可分为常温型和高温型。常温型：泵体脚支承，轴承脂或油润滑，许用温度105℃；高温型：泵体中心支承，轴承油润滑，轴承座带冷却水夹套，许用温度400℃。 ·轴密封 轴封可选用副叶轮填料密封、副叶轮机械密封、单端面机械密封、双端面机械密封、串联机械密封、波纹管密封。DX型泵的多级悬臂结构，ZUI多可达8级，与一般两端支撑的多级泵比较，减少了一个泄漏点，可靠性更高，检修更方便。 ·性能范围 流量：1.6-6.3m3/h 扬程：200-400m 配用功率：11-45Kw ·性能参数表 |
 |
